Контактная сеть – техническое оснащение, рассчитанное для обеспечения движения городского электротранспорта. В нее входит подвеска, тросы, арматура, а также провода и опоры. Последние используются для прокладки проводов, установки светильников, дорожных знаков, светофоров. Приобрести опоры контактной сети предлагаем на нашем производстве Группа Компаний МеталлЭнергоХолдинг

Особенности и габариты

Опоры для контактной сети выполняют различные задачи от обеспечения питания электротранспорта до освещения транспортных путей. При этом все структуры работают обособленно, не влияя на функциональность параллельно установленного оснащения.

Опоры контактной сети отличаются хорошими несущими характеристиками, так как их основная задача – удерживать провода и другое оборудование, включая электрическое. Стандартная длина таких конструкций 9 – 13 м. В большинстве случаев они производятся металлическими в целях обеспечения прочности, надежности и длительности эксплуатации. Реже бывают варианты из железобетона.

Чтобы установить опору в ней предусмотрено специальное посадочное место. Если она трубчатая, то используется обечайка в виде кронштейна, закрепляемого на стволе, если же это граненная основа, то фиксация производится через фланец за счет фиксации через ствол опоры.

При выборе опор обращайте внимание на расстояние, которое должно быть между ними, а также отклонения, которые может провоцировать ветер.

Таблица 1. Условия монтажа опор контактных сетей

Тип контактных сетейВысота подвешивания над головками рельсов или дороги, м
Первично устанавливаемые или реконструируемые линии5,8
Новые участки с подвешиванием на опорах общего значенияЗначение аналогично имеющемуся на линии
Участки в производственных помещениях5,2
В воротах не меньше высоты состава4,7
В строящихся или ремонтирующихся сооруженияхОт 4,4
Под сооружениями высотой от 5 м до дороги под сооружением4,2
В тоннелях3,9

Классификация

Чтобы определиться с необходимым типом опоры контактной сети, обратите внимание на следующую классификацию:

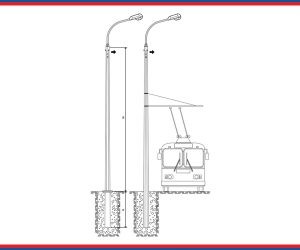

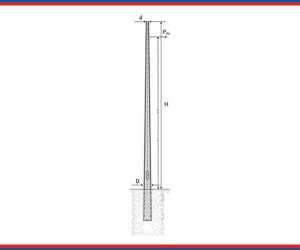

  1. Прямостоечные (нераздельные). Они выполнены цельными, устанавливаются в котлован с последующей заливкой бетонным раствором. Имеют 2 части: наземную и подземную, что отражается в маркировке к изделию. Для монтажа нет необходимости использовать какие-либо крепежи.
  2. Фланцевые (раздельные). Монтируются в заранее сформированный фундамент. Ствол конструкции ставится за счет фланца, который имеется в нижней части такой конструкции. В нем есть специальные отверстия для болтов. По сравнению с первым вариантом, фланцевые опоры считаются более удобными в транспортировке, установке. Их вертикальное положение легко отрегулировать даже после монтажа.

Другая классификация подразумевает деление опор по функциональности (фиксирующие, двухпутные, анкерные, промежуточные и переходные), а также по исполнению (консольные одно и двухпутные, фридерные, жестких и гибких поперечин).
