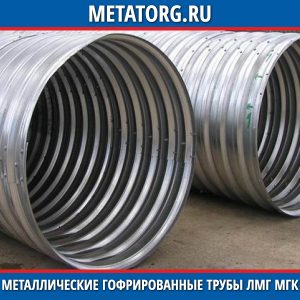

Металлические гофрированные трубы – это вид трубного металлопроката, имеющий по всей длине поперечные рельефные выступы. Толщина металла 2-8 мм, наличие гофр увеличивает прочность. Используют в строительстве, разных отраслях промышленности, народном хозяйстве.

Наши предложения

ГК МеталлЭнергоХолдинг производит металлические гофрированные трубы по ТП 3.501.3-184-03. Продукция представлена в следующем виде:

Наименование продукцииДиаметр, мТолщина стенки, мм
Металлические гофрированные трубы ЛМГ МГК
0,8
25
30
1
25
30
40
50
1,5; 2; 2,5; 3
25
30
40
50
60
70
3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8
30
40
50
60
70

Примечание:

  • толщина металла 2-8 мм;
  • длина секции 1050 или 1170 мм;
  • число элементов в секции – 3-16 штук;
  • размер гофра 130х32,5 мм или 150х50 мм.

Технические параметры уточняйте у менеджера при оформлении заказа.

Условные обозначения:

  • труба ЛМГ – труба из листа металлического гофрированного;
  • труба МГК – труба из металлической гофрированной конструкции.

Внешнюю и внутреннюю поверхности подвергают горячему цинкованию по ГОСТ 9.307-89, что обеспечивает антикоррозионную защиту, увеличивает срок применения до 50 лет. Слой цинкового покрытия 80 мкм. Для увеличения стойкости к коррозии поверх цинкового слоя наносят защитные составы с содержанием битума.

Материал

Изготавливают гофрированные трубы из конструкционных сплавов. Выбор материала зависит от эксплуатационных качеств будущего изделия:

  • сталь 15СП – используют при температуре окружающей среды -40°C и выше;
  • сталь 09Г2Д – сохраняет свойства при температуре окружающей среды ниже -40°C.

Этот материал имеет высокую прочность, легко поддается механической обработке. Листовой прокат пропускают через специальные станы, где под действием валиков он приобретает ребристую поверхность. Антикоррозионное покрытие из цинкового слоя значительно увеличивает срок применения. Ровные торцы, отсутствие трещин, равномерность цинкового слоя свидетельствуют о качестве продукции.

Механические свойства

При изготовлении металлических гофрированных труб используют конструкционные стали 15СП и 09Г2Д. Они имеют механические свойства:

СтальТолщина металла, ммПредел прочности, МПаПредел текучести, МПаУдлинение, %
15СП4-8320-44043030
09Г2Д5-845031021

Оба сплава имеют хорошую свариваемость, легко поддаются разным видам механической обработки.

Химический состав

Сталь 15СП производят по ГОСТ 1050-88. Сталь 09Г2Д изготавливают в соответствии с нормами ГОСТ 19281-2014. Перечень химических элементов указан в таблице:

Химические элементы
Доля химических элементов, %, не меньше
15СП09Г2Д
ЖелезоОснова
Кремний0,17-0,37
Марганец0,35-0,651,4-1,8
Медь0,30,15-0,3
Мышьяк0,08
Никель0,3
Сера0,040,035
Углерод0,12-0,190,12
Фосфор0,0350,03
Хром0,250,3
Ванадий0,12

Данная комбинация химических элементов положительно влияет на механические свойства стали. Обеспечивает ее запасом прочности, что позволяет изготавливать металлоконструкции, и использовать их в условиях с повышенными нагрузками.

Монтажные работы

Металлические гофрированные трубы устанавливают после проведения подготовительных работ. Для этого нужно выполнить следующие действия:

  • изъять грунт и укрепить его;
  • применить мелкий щебень в качестве уплотняющего элемента;
  • под нижнюю часть трубопровода лучше уложить песчаную подушку.

После этого укладывают трубу, соединяют элементы в секцию, таким образом наращивая необходимую длину. Собирают конструкцию непосредственно на месте монтажа в соответствии с проектной документацией. При сборке используют болтовые соединения. На месте стыков устанавливают металлический уголок, увеличивающий прочность конструкции.

Бандажные соединения в результате упорядоченной затяжки болтов обеспечивают водонепроницаемость конструкции. Их можно устанавливать на грунтах со слабой подвижностью, в сейсмически опасных зонах. Небольшой вес отрезков способствует применению любой строительной техники. С данным монтажом справится обычная строительная бригада, не имеющая специальных допусков.

Засыпают трубу извлеченным грунтом, равномерно его распределяя с разных сторон конструкции. Каждый слой уплотняют, что обеспечивает распределение нагрузки по периметру конструкции, предотвращает деформацию отдельных секций или их частей. Соблюдение технологии монтажа предотвращает проседание грунта.

Работы можно выполнять в любых погодных условиях, что сокращает время возведения металлоконструкций.

Преимущества

Гофрированные трубы кладут под насыпями автомобильных дорог или железнодорожного полотна – это легче, чем строить мост. Выбору в пользу гофрированных элементов способствуют несколько причин:

  • высокая прочность, надежность;
  • сохраняется целостность грунта;
  • простота транспортировки, монтажа;
  • не повреждается поверхность дороги;
  • технологическое обслуживание требует незначительных расходов.

Гофрирование конструкции увеличивает прочность. Сборку производят с помощью резьбовых соединений. На проведение монтажных работ влияют особенности металлоконструкции, глубина залегания, климатические условия. Использование таких труб предоставляет застройщику большую выгоду.

Применение

Металлические гофрированные трубы больших размеров имеют повышенную прочность, могут эксплуатироваться продолжительное время в сложных условиях. Это позволяет их использовать в строительстве крупных и нестандартных сооружений в виде:

  • обходных путепроводов;
  • водопроводных тоннелей;
  • путей для прогонки крупного рогатого скота;
  • тоннелей для малогабаритного транспорта и пешеходов.

Такие сооружения упрощают преодоление расстояний для людей и домашних животных. Позволяют беспрепятственно отвести дождевую воду, небольшие ручьи, не причинив повреждений современной инфраструктуре. Защищают пути сообщения от лавинных обвалов.

Их активно применяют в нефтедобывающей промышленности при разработке месторождений. Наличие поперечных ребер жесткости увеличивает прочность трубопровода, позволяет его устанавливать на ответственных участках.

Это подходящий материал для изготовления пожарных или накопительных резервуаров, строительства дренажных сооружений, вертикальных силосов, ангаров, гаражей и подземных металлоконструкций.

Их зачастую устанавливают в заповедных зонах при пересечении этих территорий автомагистралями. Таким образом животные могут свободно перемещаться в нужном направлении, не мешая движению транспорта.

Металлические гофрированные трубы, изготовлением и монтажом которых занимаются наши специалисты, имеют лучшие эксплуатационные свойства по сравнению с бетонными конструкциями.

Упаковка, транспортировка и хранение

Металлические гофрированные трубы относят к универсальным изделиям. Используют в трубопроводах и нестандартных сооружениях. Этому способствует их производство по элементам, которые составляют секцию. В качестве упаковки могут использовать водонепроницаемую бумагу, полиэтиленовую пленку. Сложенные элементы стягивают металлической лентой, что обеспечивает надежную фиксацию при их перемещении.

Несмотря на большие габариты собранной конструкции ее транспортировка не составляет никакого труда, не требует задействования специального транспорта для перевозки негабаритных грузов. Данный вид трубного проката перевозят в разобранном состоянии. Используют автомобильный, железнодорожный или водный транспорт. Погрузку производят ручным или механизированным способом, в зависимости от веса элементов и особенностей грузовой платформы.

Хранят продукцию в крытых помещениях или под навесом. Несмотря на наличие антикоррозионного покрытия ее оберегают от влажности окружающей среды, возможного загрязнения. Для укладки металлических элементов в штабеля нужно помнить, что должна совпадать волнистость гофр. Это увеличивает прочность упаковки, предотвращает механические повреждения.

ГК МеталлЭнергоХолдинг предлагает металлопрокат высокого качества, изготовленный в соответствии с нормами государственных и отраслевых стандартов. У нас можно купить металлические гофрированные трубы оптом и в розницу. Товар поставляют через терминалы транспортных компаний по всей территории РФ. Для оптовых покупателей, постоянных деловых партнеров действует гибкая система скидок. Подробности у менеджера.
