Тройник стальной

Заполнитель
Тройник 108*4-76*3.5 ГОСТ 17376-01
Цена от: 420.00
Заполнитель
Тройник 108*4-89*4 ГОСТ 17376-01
Цена от: 420.00
Заполнитель
Тройник 108х4 Ст.20 ГОСТ 17376-01
Цена от: 435.00
Заполнитель
Тройник 133*4-108*4 ГОСТ 17376-01
Цена от: 596.82
Заполнитель
Тройник 133х4 Ст.20 ГОСТ 17376-01
Цена от: 688.00
Заполнитель
Тройник 159*4,5-108*4 ГОСТ 17376-01
Цена от: 855.75
Заполнитель
Тройник 159х4.5 Ст.20 ГОСТ 17376-01
Цена от: 886.00
Заполнитель
Тройник 219*6-159*6 ГОСТ 17376-01
Цена от: 1,774.50
Заполнитель
Тройник 219х6 Ст.20 ГОСТ 17376-01
Цена от: 2,100.00

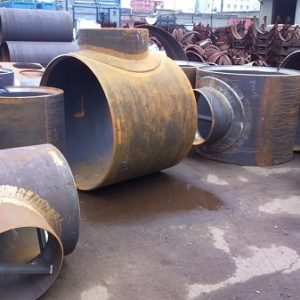

Тройник 26 ОСТ 34 10.762-97 630х14х12-1,6
Заполнитель
Тройник 273х7 Ст.20 ГОСТ 17376-01
Цена от: 4,496.00
Заполнитель
Тройник 325х8 Ст.20 ГОСТ 17376-01
Цена от: 6,161.30
Тройник 530х10 мм ОСТ 36-23-77 штампосварной
Тройник 530х10-426х7 мм ОСТ 36-23-77 штампосварной
Тройник 530х12-426х10 мм ОСТ 36-23-77 штампосварной
Тройник 530х16-426х10 мм ОСТ 36-23-77 штампосварной
Тройник 530х7 мм ОСТ 36-23-77 штампосварной

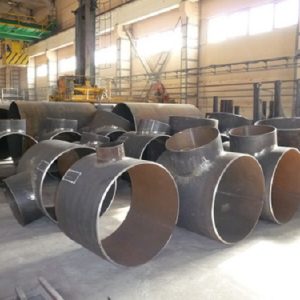

Тройник 530х7-426х7 мм ОСТ 36-23-77 штампосварной
Заполнитель
Тройник 57х3,5 Ст.20 ГОСТ 17376-01
Цена от: 125.00
Заполнитель
Тройник 76х3.5 Ст.20 ГОСТ 17376-01
Цена от: 246.00
Заполнитель
Тройник 89х3,5 Ст.20 ГОСТ 17376-01
Цена от: 284.00
Заполнитель
Тройник Ду 15
Цена от: 20.80
Заполнитель
Тройник Ду 20
Цена от: 29.50
Заполнитель
Тройник Ду 25
Цена от: 50.00
Заполнитель
Тройник Ду 25 ГОСТ 8948-75
Цена от: 80.50
Заполнитель
Тройник Ду 25х20
Цена от: 51.30
Заполнитель
Тройник Ду 32
Цена от: 78.57
Заполнитель
Тройник Ду 32х20
Цена от: 69.00
Заполнитель
Тройник Ду 32х25
Цена от: 104.50
Заполнитель
Тройник Ду 40
Цена от: 105.58

ГК МеталлЭнергоХолдинг производит и реализует трубопроводные элементы. В нашей компании можно купить тройники стальные оптом или в розницу по ценам завода-производителя. Варианты доставки — самовывоз, наши машины, транспортные компании. Оплата наличными, безналичный расчет, оплата картой через онлайн-кассу.

Описание

Тройники из углеродистых и низколегированных сталей предназначены для создания ответвлений от основной линии трубопровода с целью смешения или разделения потоков рабочей среды. Трубопроводные элементы делятся на виды по способу изготовления, типу присоединения, конструкции.

Конструкция

По конструкции тройники стальные делятся на равнопроходные и переходные. Изделия первого типа служат для герметичного соединения труб с одинаковым диаметром. С помощью фитингов осуществляется распределение основного потока на две ветви без изменения давления внутри трубопровода. Областью применения равнопроходных элементов является топливно-энергетический комплекс, отраслевая промышленность, сфера ЖКХ.

Изделия переходного типа применяются для соединения труб с разным размером диаметра. За счет уменьшенного диаметра проходного отверстия давления удается достигнуть снижения давления в боковом ответвлении. Тройники этого типа применяются для прокладки разветвленных систем отопления и газоснабжения.

Технология изготовления

Основные способы изготовления элементов трубопровода — это гидроштамповка, сварка, точение, сочетание штамповки со сваркой.

  • Штампованные изготавливаются путем вдавливания в бесшовную трубную заготовку дополнительного элемента присоединения. Максимальный диаметр проходного отверстия 426,0 мм.
  • Штампосварные получают сваркой детали бокового ответвления с основной деталью. Диаметр изделий варьируется от 25,0 до 530,0 мм.
  • Сварные изготавливают из листовой стали — из листа выкраиваются детали, которые соединяются путем стыковой сварки. Преимуществом сварных тройников является возможность изготовления деталей больших диаметров — от 550 мм и больше..
  • Точеные.Элементы трубопровода вытачиваются на токарных станках из сплошных заготовок. Эта технология чаще всего применяется для изготовления тройников нестандартной конфигурации или элементов с большой толщиной стенок.

Способ монтажа

Тройники выпускаются с наружной или внутренней резьбой, под приварку, с фланцевым соединением.

  • Резьбовые. Преимуществом съемных трубопроводных элементов является упрощение выполнения ремонтных работ и обслуживания трубопроводов.
  • Сварные. Соединение тройника с трубами сварным способом позволяет создать герметичные трубопроводные конструкции, устойчивые к воздействию большого внутреннего давления.
  • Фланцевые. Крепление элементов трубопровода с помощью болтов, гаек, шпилек по окружности фланца обеспечивает высокую надежность соединения, сводит к нулю вероятность разгерметизации трубопровода и протечки транспортируемой среды.

Основные характеристики

Тройники переходные и проходные, с фланцами, с резьбой или под приварку изготавливаются в соответствии с нормативами:

  • ГОСТ 22822-83, 22824-83, 22825-83;
  • OCT 108.104.05-82, 108.104.06-82, 34.10.433-90, 34-42-674-84;
  • ТУ 1468-010-593377520-2003,1468-001-82932963-2009, 1469-005-04834179-2004.

К наиболее распространенным относятся тройники бесшовные под приварку, изготовленные по нормативам ГОСТа 17376-2001. Элементы различаются диаметром основного и бокового проходного отверстия, толщиной стенок, массой. Основные размеры и справочный вес тройников стандартного исполнения указаны в таблице ниже.

Диаметр условного проходаДиаметр проходного отверстия, ммТолщина стенки 1, ммДиаметр проходного отверстия бокового элемента, ммТолщина стенки 2, ммР-е от центра до крайней точки основного торца, ммР-е от центра до крайней точки бокового элемента, ммСправочный вес одного изделия, кг
1521,32,019,32,025250,19
2026,92,020,32,029290,26
2533,72,321,32,038380,25
3242,42,621,32,048480,79
4048,32,626,92,057571,00
5060,32,933,72,964511,60
6576,12,942,42,676643,20
8088,93,248,32,986732,20
100114,33,660,32,7105893,80
125139,74,076,12,91241083,40
150168,34,588,93,21431249,40
200219,16,3114,33,617815616,00
250273,06,3139,74,021619133,0
300323,97,1168,34,525421947,0
350355,68,0219,16,327924852,0
400406,48,8273,06,330528358,0
450457,010,0323,97,134332163,0
500508,011,0355,68,038135670,0
600610,012,5406,48,843240675,0
700711,013,0711,09,152152183,0
800813,013,5813,09,559759789,0
900914,014,0914,09,967367394,0
10001016,014,51016,010,2749749101,0

Как заказать элементы трубопровода

Чтобы купить тройники стальные по выгодным ценам позвоните по телефону, номер которого указан на сайте. Наш менеджер более подробно расскажет об условиях оплаты и сроках доставки, даст исчерпывающие ответы на все возникшие вопросы.
